تقنية Skived fin، تأخذ قطعة كاملة من الألومنيوم أو النحاس وتستخدم آلة تزلج خاصة لنزع الزعانف بمسافات قياسية وسمك وارتفاع معين. باستخدام هذه التكنولوجيا لجعلتزلج الزعانف بالوعة الحرارة.
ميزة:
(1) الموصلية المثالية بين القاعدة والزعانف. لأن المشتت الحراري ذو الزعانف المسطحة عبارة عن ملف تعريف كامل بدون أي نقطة اتصال، مما يمكن أن يعطي اللعب الكامل لخصائص تبديد الحرارة للمشتت الحراري.
(2) زعانف عالية الكثافة، يمكن لعملية الزعانف المتساقطة أن تجعل الزعانف المتساقطة أكثر نحافة وأكثر كثافة، مع كفاءة أعلى في نقل الحرارة.
(3) بالنسبة لتكنولوجيا المعالجة الأخرى، باستخدام تقنية Skiving fin، يمكن قطع نفس الحجم من المواد الخام من مساحة أكبر لتبديد الحرارة، ويكون أداء نقل الحرارة أكثر استقرارًا.
(4) بالمقارنة مع بثق الألمنيوم والعمليات الأخرى، فإن المشتت الحراري ذو الزعانف المسطحة أقل محدودية في الحجم ويمكن جعله أوسع، والذي يمكن استخدامه لنقل الحرارة للآلات ذات الطاقة الكبيرة.
(5) لا يحتاج المشتت الحراري ذو الزعانف المخصصة إلى أدوات باهظة الثمن ولكنه يمكن أن يوفر مرونة أكبر في التصميم. بدلاً من ذلك، يتم قطع كل زعنفة تزلج بشكل منفصل باستخدام نفس الأداة مما يسمح بتخفيض تكاليف الأدوات.
مواد:
عادةً ما تستخدم مادة المشتت الحراري ذات الزعانف الألومنيوم أو النحاس.
النحاس: اعتمادًا على الميل والسمك، يمكن أن يصل ارتفاع الزعنفة إلى 50 مم، وميل الزعنفة 1 مم.
الألومنيوم: اعتمادًا على الميل والسمك، يمكن أن يصل ارتفاع الزعنفة إلى 50 مم، وميل الزعنفة 1.3 مم.

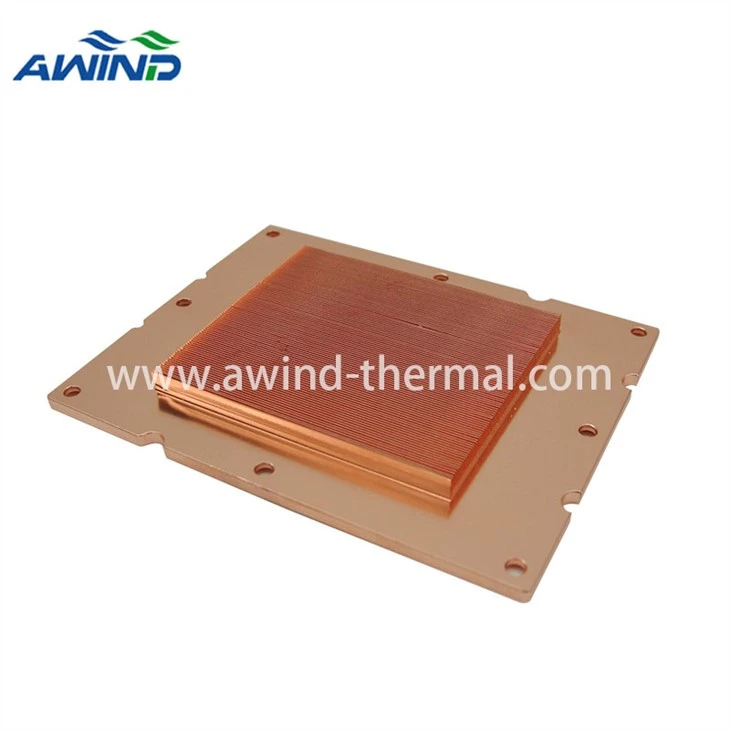

(المشتت الحراري للزعنفة النحاسية)
(المشتت الحراري ذو الزعانف المصنوعة من الألومنيوم)
مواصفات التزلج
مم | آل | النحاس |
ارتفاع الزعنفة | 2~150 | 4~100 |
سمك الزعنفة | 0.1~2 | 0.2~2 |
عرض الزعنفة | 2~500 | 2~350 |
يقذف | 0.35~ | 0.35~ |
سمك القاعدة | 2~ | 2~ |
عملية تزلج الزعانف
تأخذ قطعة كاملة من الألومنيوم أو النحاس وتستخدم آلة صقل خاصة لقطع الزعانف بمسافات قياسية وسمك وارتفاع معين. يمكن تشكيل المشتت الحراري في عملية واحدة بدون لحام.
قبل (مواد خام) | بعد (التزلج على زعانف غرفة التبريد) |
الخطوة 1: القطع
قطع المواد الخام إلى أقسام، كل قسم يبلغ طوله حوالي 500 ملم.
الخطوة 2: عملية التزلج
إدخال بيانات المنتجات إلى الجهاز مثل المسافة والارتفاع والسمك وغيرها من البيانات.
قم بتشغيل الماكينة، ويقوم المهندس بمراقبة الماكينة، وفحص المنتجات شبه النهائية للتأكد من أنها تلبي متطلبات البيانات.
(آلة التزلج)
(سكيفينج فين)
الخطوة 3: المعالجة
وفقا لاحتياجات العملاء، قم بمعالجة المشتت الحراري ذو الزعانف شبه الجاهزة.
التكعيب
قطع غرفة التبريد ذات الزعانف شبه الجاهزة إلى كتل
التصنيع باستخدام الحاسب الآلي
الانتهاء من سطح الفرشاة
طحن
طلب
يعتبر المشتت الحراري ذو الزعانف المسطحة مناسبًا بشكل أساسي للصناعات ذات الكثافة الحرارية العالية ومتطلبات تبديد الطاقة العالية، والتي تستخدم على نطاق واسع في الطاقة والطبية والاتصالات والتحكم الصناعي والمحطة الأساسية وكومة الشحن والعاكس وجهاز التحكم ومحول طاقة الرياح ومصابيح LED و صناعات الخادم.
