تكنولوجيا ثني زاوية R الرائدة من Awind لألواح تبريد المياه بأنبوب الفولاذ المقاوم للصدأ

ما هي الزاوية الدائرية-للوحة التبريد المائي؟

يشير نصف قطر الانحناء إلى نصف قطر الزاوية الداخلية للجزء المنحني أثناء عملية ثني لوحة تبريد الماء.
على سبيل المثال، إذا تم ثني لوح ألومنيوم بسمك 3 مم بزاوية 90 درجة، فإن نصف قطر المنطقة المنحنية الداخلية هو ما نسميه زاوية R.

السهم الأحمر هو زاوية R

دور وأهمية زاوية R

إن التصميم المعقول لزاوية R له أهمية كبيرة لتحسين الموثوقية وأداء تبديد الحرارة للألواح الباردة السائلة، وهو ما ينعكس في الجوانب التالية:

1. منع تكسير المواد

إذا كانت زاوية R صغيرة جدًا أثناء الثني، تكون المادة عرضة للكسر بسبب تركيز الإجهاد المحلي، خاصة بالنسبة للمعادن ذات الليونة الضعيفة مثل سبائك الألومنيوم.

2. تحسين دقة التجميع والاتساق

يساعد التصميم المناسب للزاوية -على تحقيق إرساء عالي الدقة-لألواح تبريد الماء-في النظام بأكمله، مما يؤدي إلى تحسين كفاءة التجميع واتساق تبديد الحرارة بشكل عام.

3. التأكد من سلامة قناة التبريد

قد تؤدي زاوية R الصغيرة جدًا إلى ضغط أو إتلاف هياكل التبريد الداخلية (مثل قنوات اللحام بالليزر، والقنوات الدقيقة، وما إلى ذلك)، مما يؤثر على تدفق السوائل وبالتالي يقلل من كفاءة التبريد.

4. تحسين تصميم هيكل اللحام

غالبًا ما يتم توصيل الألواح المبردة بالماء بألواح التغطية من خلال اللحام الاحتكاكي واللحام بالليزر وعمليات اللحام الأخرى. يمكن أن تؤدي زاوية R-المناسبة إلى تحسين جودة اللحام وموثوقية الختم.

التأثير المباشر لانحناء الزاوية R-على أداء الألواح المبردة بالماء-.

لا يرتبط تصميم الزاوية R-بجدوى التشكيل الهيكلي فحسب، بل يؤثر أيضًا بشكل مباشر على أداء ألواح تبريد الماء، بما في ذلك:

1. هل هناك أي تشقق أو تسطيح في مواسير النحاس أو الفولاذ المقاوم للصدأ؟

2. ما إذا كانت قناة التدفق الداخلي تظل دون عائق؛

3. ما إذا كان الهيكل العام قد تعرض للتشوه؛

4. هل انخفضت كفاءة تبديد الحرارة بسبب التدفق العكسي المحلي، والزوايا الميتة، وغيرها من المشكلات.

مقارنة تصميم الزاوية R-بين أنابيب النحاس والفولاذ المقاوم للصدأ في الألواح الباردة السائلة

في ألواح تبريد المياه المدفونة، يتم استخدام الأنابيب النحاسية والأنابيب الفولاذية المقاومة للصدأ بشكل شائع نظرًا للتوصيل الحراري الممتاز وتكنولوجيا المعالجة الناضجة. ومع ذلك، نظرًا للاختلافات المادية، فإن هناك أوجه تشابه واختلافات كبيرة في تصميم الزاوية R-.

أرضية مشتركة:

1. يجب اتباع مبدأ الحد الأدنى من نصف قطر الانحناء
يجب أن يتأكد كلا النوعين من الأنابيب من أن نصف قطر الانحناء لا يقل عن الحد الأدنى المسموح به لمنع تشقق أو تسطيح أو تجعد الجدار الداخلي.

2. ترتبط الزاوية R ارتباطًا وثيقًا بقطر الأنبوب
عادةً ما يتم تقدير زاوية R باستخدام طريقة "القطر الخارجي للأنبوب x المعامل"، مثل R أكبر من أو يساوي 5~8 x القطر الخارجي للأنبوب.

3. يؤثر على سلاسة قنوات التدفق وأداء تبديد الحرارة
يمكن أن يؤدي نصف قطر الانحناء الصغير جدًا إلى زيادة مقاومة التدفق، وانخفاض سرعة التدفق، وحتى إنشاء نقاط عمياء محلية لتبديد الحرارة.

4. يجب تحديد زاوية R بشكل واضح في الرسم
لا يمكن أن تكون المعالجة افتراضية، وإلا فإن المنتج النهائي الفعلي قد ينحرف بشكل كبير عن التصميم.

المقارنة التفاضلية:

لماذا لا يزال يتم استخدام أنبوب الفولاذ المقاوم للصدأ بشكل متكرر في ألواح التبريد السائلة على الرغم من انخفاض صعوبة المعالجة وزاوية الانحناء والتوصيل الحراري مقارنة بالأنابيب النحاسية؟

1. مقاومة قوية للتآكل. يُظهر الفولاذ المقاوم للصدأ مقاومة قوية للتآكل تجاه الماء والإيثيلين جلايكول ومبرد الفلور والزيت وما إلى ذلك، مما يجعله مناسبًا للبيئات القاسية مثل شاطئ البحر والمصانع الكيماوية والتعرض الخارجي.

2. قوة ضغط عالية. تتميز الأنابيب المصنوعة من الفولاذ المقاوم للصدأ بجدران رقيقة ولكنها عالية القوة، ويمكنها تحمل ضغوط العمل الأعلى (مثل أكبر من 1 ميجا باسكال) دون تشوه أو انفجار

3. مقاومة للأكسدة في درجات الحرارة العالية. لا يتأكسد بسهولة عند درجات الحرارة العالية، ومناسب للاستخدام في المعدات ذات درجات الحرارة العالية (مثل الليزر وإلكترونيات الطاقة)

4. التوافق الجيد. تتمتع مادة الفولاذ المقاوم للصدأ بثبات كيميائي جيد ومناسبة للتطبيقات ذات أنواع السوائل المتنوعة أو متطلبات النظافة العالية، مثل المعدات الطبية والمعدات التجريبية

5. الاستقرار الميكانيكي الجيد. يتمتع الفولاذ المقاوم للصدأ بصلابة عالية ومعامل مرونة، مما يجعل من الصعب على الهيكل أن يتشوه أو يتآكل بعد الاستخدام لفترة طويلة-

إذا متابعةالموثوقية على المدى الطويل-، أو الاستقرار الكيميائي، أو القدرة على التكيف البيئي، يجب مراعاة أنابيب الفولاذ المقاوم للصدأ.
على الرغم من صعوبة ثني أنابيب الفولاذ المقاوم للصدأ وسوء توصيلها الحراري، إلا أنه لا يمكن استبدال مقاومة التآكل والضغط العالي وأداء درجات الحرارة المرتفعة في ظل ظروف العمل القاسية بأنابيب النحاس. إن "عيبه" هو في الواقع "ميزة" في بعض المواقف - لأنه على وجه التحديد "قوي ومستقر بدرجة كافية" فهو مناسب لسيناريوهات التبريد العالية-.

بعض تطبيقات المشتت الحراري للوحة تبريد المياه التي تستخدم عادة أنابيب الفولاذ المقاوم للصدأ كقنوات تدفق. على سبيل المثال: المعدات الطبية (مثل التصوير بالرنين المغناطيسي)، وأجهزة الليزر/القطع الصناعي، وتخزين الطاقة/معدات الاتصالات، والمعدات الكيميائية/أشباه الموصلات، وأنظمة التبريد ذات الضغط العالي-.

تقنية ثني الزاوية R الرائدة من Awind لألواح تبريد المياه بأنابيب الفولاذ المقاوم للصدأ-.

في عملية ثني الزاوية R لألواح التبريد السائلة لأنبوب الفولاذ المقاوم للصدأ ذات الصعوبة العالية، تعد Awind في طليعة الصناعة مع إمكانات تصميم وعمليات تصنيع ممتازة.

كما هو معروف، فإن الفولاذ المقاوم للصدأ أصعب وأكثر مرونة من النحاس، وأكثر عرضة لمشاكل مثل الارتداد وتشقق الأنابيب أثناء الثني. خاصة عند متابعة زوايا R الصغيرة، تزداد صعوبة معالجتها هندسيًا. ولذلك، فإن تحقيق انحناء زاوية R- صغير مع ضمان سلامة قناة التبريد وكفاءة التوصيل الحراري يمثل تحديًا كبيرًا للعملية الفنية.

لقد ركزت Awind على البحث وتصنيع منتجات ألواح تبريد الماء لسنوات عديدة، وتغلبت باستمرار على الصعوبات التقنية مثل الثني، والتجميع، واللحام، وفي النهاية صنعت لوحة تبريد الماء مع أنبوب فولاذي مقاوم للصدأ يمثل الارتفاع التكنولوجي للصناعة. إنه يؤدي أداءً ممتازًا في التحكم في زاوية R الصغيرة-، وصيانة القناة، وتحسين المقاومة الحرارية، وجوانب أخرى.

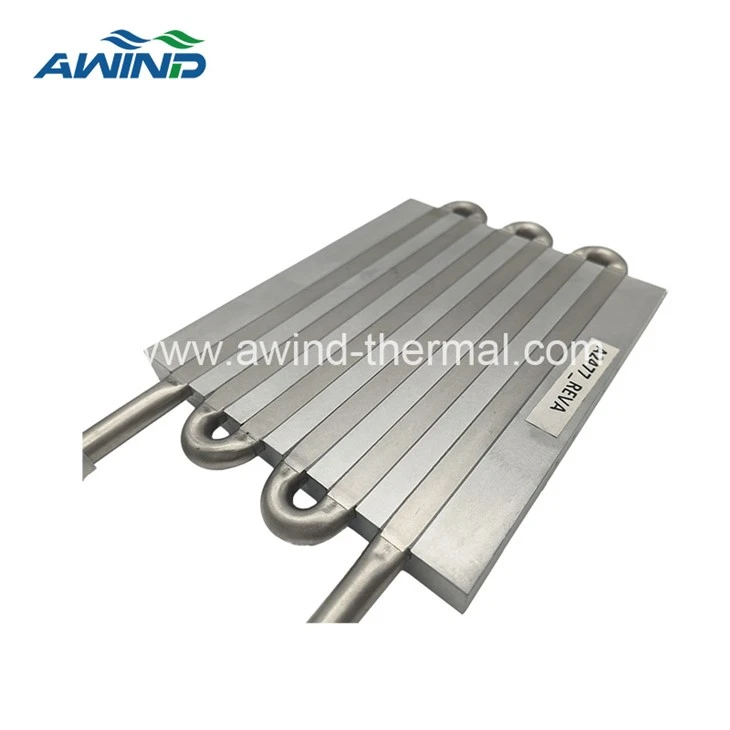

يسلط المنتج الضوء على المعلمات التالية:
مواصفات الحجم: 152.4 ملم × 133.35 ملم × 13.97 ملم (الطول × العرض × الارتفاع)

مادة الركيزة: سبائك الألومنيوم AL6063

مادة الأنابيب المدفونة: أنابيب الفولاذ المقاوم للصدأ SUS، القطر D9.53mm، سمك الجدار T0.89mm

الحد الأدنى لزاوية R-التي تم تحقيقها: 9.02 مم (يوصى بها لملء القيمة الفعلية)

في تصميم الألواح المبردة بالماء، تكون القيمة الموصى بها لزاوية R-(نصف قطر الانحناء) عادةً 3-5 أضعاف القطر الخارجي للأنبوب لضمان جودة التشكيل وسلاسة السوائل للأنبوب أثناء عملية الثني. صيغة الحساب الشائعة الاستخدام هي:
R=k×D
فيما بينها:

يمثل R نصف قطر الانحناء (الوحدة: مم)

D هو القطر الخارجي لخط الأنابيب (الوحدة: مم)

K هو معامل المادة، مع نطاق عام من القيم كما يلي:

أنبوب النحاس: 3-4

أنابيب الفولاذ المقاوم للصدأ: 4-5

إذا أخذنا أنبوب التبريد المصنوع من الفولاذ المقاوم للصدأ في هذا المثال كمثال، بقطر خارجي يبلغ 9.53 ملم (أي . 3/8 بوصة)، فإن الحد الأدنى الموصى به لنصف قطر الانحناء هو:

𝑅=(9.53/2)×4=19.06مم

لكن في الواقع، يمكننا تحقيق R=9.02mm

يمثل تصميم نصف قطر الانحناء الصغير للغاية هذا تحديًا كبيرًا حتى بالنسبة للأنابيب النحاسية، لكن Awind نفذت هذه العملية على الأنابيب المصنوعة من الفولاذ المقاوم للصدأ، مما يضمن أداءً عامًا مستقرًا وموثوقًا للوح، ويؤدي بشكل مستمر إلى كفاءة تبديد الحرارة. يُظهر هذا المنتج بشكل كامل خبرة Awind العميقة في الثني الدقيق، والتحكم المعقد في القنوات، وتحسين نظام تبديد الحرارة.

خاتمة

زاوية R للوحة تبريد الماء، على الرغم من أنها تفاصيل صغيرة، تتعلق بالسلامة الهيكلية، وأداء تبديد الحرارة، وتكلفة التصنيع. إن أداء Awind الرائد في تكنولوجيا ثني الأنابيب المصنوعة من الفولاذ المقاوم للصدأ لا يحل المشكلات الفنية المتعددة في الهياكل -ذات الكثافة العالية والمدمجة فحسب، بل يوفر أيضًا دعمًا قويًا للإدارة الحرارية للمعدات -المتطورة.

إذا كنت بحاجة إلى مزيد من المعلومات التقنية أو دعم العينة، فلا تتردد في الاتصال بفريق Awind المحترف. سوف نقدم لك حلولًا حرارية مخصصة وموثوقة للغاية.
