لوح بارد من النحاس الملحوم بالفراغ لـ IGBT والمحولات وإلكترونيات الطاقة العالية
عندما تستمر أجهزة الطاقة في العمل تحت أحمال عالية، تصبح إزالة الحرارة بكفاءة واحدة من أكبر التحديات في الإدارة الحرارية. في تطبيقات مثلوحدات IGBT, العاكسون الضوئية, أنظمة تخزين الطاقةوإمدادات الطاقة الصناعية، وعادة ما تتركز الحرارة في منطقة صغيرة نسبيا. إذا لم يتم نقل الحرارة إلى سائل التبريد بسرعة كافية، فستستمر درجة حرارة التشغيل في الارتفاع، مما يؤثر على الكفاءة وعمر المكونات.

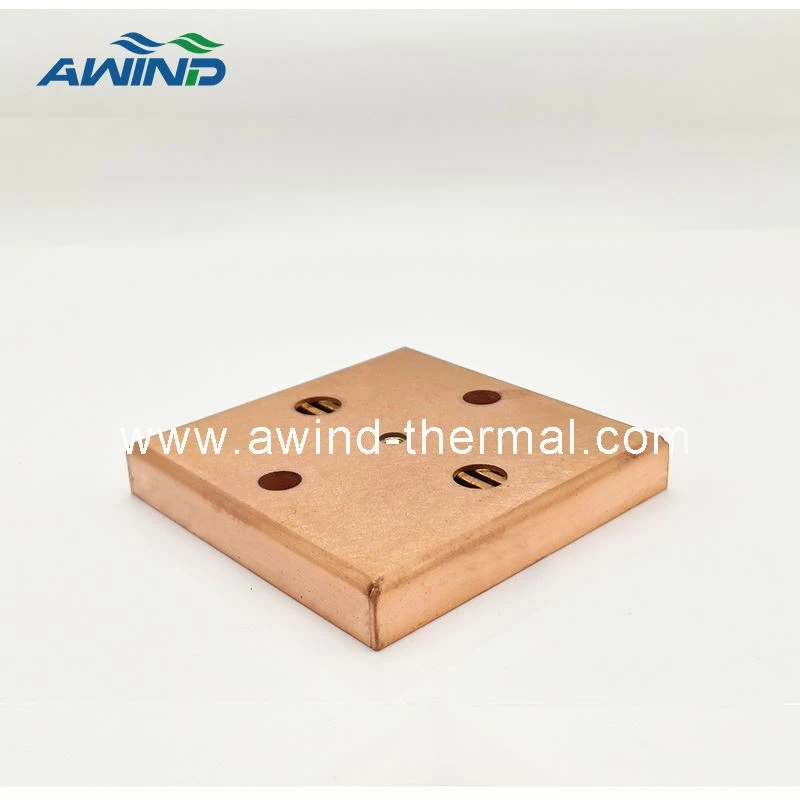

هذالوحة النحاس الباردةتم تطويره للتطبيقات التي تتطلب تبريدًا مستقرًا تحت الأحمال الحرارية المستمرة. بدلاً من استخدام قناة تدفق آلية بسيطة، يتم دمجهازعانف مطويةوإزاحة الزعانفداخل هيكل نحاسي مطلي بالنحاس بالكامل لزيادة منطقة الاتصال بين المبرد والنحاس. يتبع المبرد مسار تدفق متحكم فيه، مما يسمح بامتصاص المزيد من الحرارة قبل مغادرة المنفذ.
اللوحة باردةتبلغ أبعادها 100 × 100 × 15.4 ملم ويتم تصنيعها بالكامل من النحاس النقي، بما في ذلك الهيكل وجميع هياكل الزعانف الداخلية. يتم تجميع كل وحدة عن طريق اللحام بالفراغ باستخدام سبائك النحاس الفضية 72Ag28Cu-، متبوعة باختبار الضغط 6 بار لمدة 10 دقائق قبل الشحن.
لماذا نستخدم النحاس النقي بدلاً من الألومنيوم؟
العديد من المعاييرلوحات التبريد السائلةيتم تصنيعها من الألومنيوم لأنه خفيف الوزن وسهل التشغيل نسبيًا. ومع ذلك، بالنسبة للمعدات الإلكترونية{1}}عالية الطاقة، غالبًا ما يصبح التوصيل الحراري أكثر أهمية من الوزن.
ينقل النحاس النقي الحرارة بشكل أسرع بكثير من سطح التركيب إلى قناة التبريد. يساعد ذلك على تقليل النقاط الساخنة المحلية، خاصة عندما يتركز مصدر الحرارة بالأسفلوحدات IGBTأو أشباه موصلات الطاقة. بالنسبة للمعدات التي تعمل بشكل مستمر تحت أحمال عالية، يمكن للوحة الباردة النحاسية الحفاظ على توزيع درجة الحرارة أكثر استقرارًا من العديد من تصميمات الألومنيوم التقليدية.
لماذا تنقسم قناة التبريد إلى بنيتين زعانف؟
بدلاً من السماح لسائل التبريد بالمرور عبر قناة مستقيمة، تقوم هذه اللوحة الباردة بتوجيه السائل عبر هيكلين مختلفين من الزعانف، يؤدي كل منهما وظيفة مختلفة أثناء نقل الحرارة.
يدخل المبرد أولاً إلىزعنفة مطويةقسم. لأن المدخل يقع في منتصفزعانف مطوية، ينتشر المبرد نحو الجانبين قبل الدخول في المرحلة الثانية. ويساعد ذلك على توزيع التدفق بشكل متساوٍ عبر سطح التبريد بدلاً من تركيزه في اتجاه واحد.
بمجرد وصول سائل التبريد إلىإزاحة الزعنفةالقسم، تصبح كثافة الزعانف أعلى من ذلك بكثير. تخلق مقاومة التدفق المتزايدة اضطرابًا أقوى داخل القناة، مما يسمح لسائل التبريد بالبقاء على اتصال بالسطح النحاسي لفترة أطول. وبالتالي يتم نقل المزيد من الحرارة إلى السائل قبل أن يصل إلى المخرج.
بعد مغادرةإزاحة الزعانف، يمر المبرد من خلال آخرزعنفة مطويةالقسم ويخرج من اللوحة الباردة، ويحمل الحرارة الممتصة بعيدًا عن مصدر الحرارة.
لماذا نستخدمفراغ مختلط
تحتوي قناة التبريد الداخلية على العديد من المكونات النحاسية التي لا يمكن إنتاجها كجزء آلي واحد. لتجميع هذه الطبقات مع الحفاظ على مسار تدفق مغلق تمامًا، يتم تصنيع اللوحة الباردة باستخدامعملية لحام فراغ.
خلالمختلطيتم تسخين جميع الأجزاء النحاسية داخل فرن مفرغ، حيث يتم تقليل الأكسدة بشكل كبير. تذوب سبيكة النحاس الفضية 72Ag28Cu- وتتدفق بين كل سطح تلامس، مما يؤدي إلى تكوين رابطة معدنية قوية بعد التبريد.
بالمقارنة مع طرق اللحام التقليدية،لحام فراغيوفر بنية داخلية أكثر نظافة، ومقاومة أقل للتلامس الحراري، وموثوقية أفضل للإغلاق على المدى الطويل-، مما يجعله مناسبًا تمامًا لتطبيقات التبريد السائل التي تعمل بشكل مستمر.
كللوحة باردةيتم اختبار الضغط بعد اللحام.
شروط الاختبار تشمل:
ضغط الاختبار: 6 بار
وقت الانتظار: 10 دقائق
فقط المنتجات التي لا تحتوي على تسرب أو تشوه دائم هي التي تخضع للفحص النهائي.
بدلاً من تقديم نموذج قياسي واحد فقط، تقوم AWIND بتصنيع منتجات مخصصةفراغ لوحات النحاس النحاسية الباردةوفقا لمتطلبات العملاء، بما في ذلك:
* أبعاد اللوحة
* تصميم قناة التبريد الداخلية
* نوع الموصل
* فتحات التركيب
* التصنيع باستخدام الحاسب الآلي
* تشطيب السطح
* المحاكاة الحرارية
* تطوير النموذج الأولي
* الإنتاج الضخم
التعليمات
1. هل يمكن هذالوحة النحاس الباردةيمكن تخصيصها؟
نعم. نحن نصنعلوحات النحاس الباردةوفقا لرسومات العملاء أو المتطلبات الحرارية. تتضمن خيارات التخصيص الأبعاد الإجمالية، وتخطيط قناة التبريد، ومواضع المدخل والمخرج، وأنواع الموصلات، وفتحات التثبيت، وتصنيع السطح، وهيكل الختم. إذا كانت أهداف الأداء الحراري متاحة، فيمكن لفريقنا الهندسي أيضًا المساعدة في المحاكاة الحرارية وتحسين التصميم قبل الإنتاج.
2. ما هي الصناعات التي تستخدم عادة هذا النوع من الألواح النحاسية الباردة؟
يستخدم هذا التصميم على نطاق واسع في التطبيقات التي تحتاج إلى إزالة الأحمال الحرارية العالية بشكل مستمر. وتشمل التطبيقات النموذجيةالعاكسون الضوئية, أنظمة تخزين الطاقة, إلكترونيات الطاقة EVإمدادات الطاقة الصناعية,وحدات IGBTومحولات طاقة الرياح وغيرها من المعدات الإلكترونية{0}}ذات الطاقة العالية.
3. هل تقدمون تصنيع النموذج الأولي قبل الإنتاج الضخم؟
نعم. يمكن إنتاج عينات أولية للتحقق من الأداء قبل الإنتاج بكميات كبيرة. يتيح ذلك للعملاء تقييم التثبيت وأداء التبريد وتوافق النظام قبل الموافقة النهائية.
4. ما هي عمليات فحص الجودة التي يتم إجراؤها قبل الشحن؟
كللوحة باردةيخضع لفحص الأبعاد وفحص المظهر واختبار تسرب الضغط بعد اللحام بالفراغ. لا يتم إصدار المنتجات التي لا تستوفي أداء الختم المطلوب للشحن. ويمكن أيضًا ترتيب عمليات فحص إضافية وفقًا لمتطلبات العملاء.
5. يمكنريحالمساعدة في التصميم الحراري بدلاً من التصنيع فقط؟
نعم. الى جانب التصنيعلوحات النحاس الباردة، كما نقدم أيضًا دعمًا للمحاكاة الحرارية وحلول التبريد. إذا كان لديك فقط معلومات مصدر الحرارة أو متطلبات النظام، فيمكن لفريقنا الهندسي المساعدة في تطوير هيكل تبريد مناسب قبل بدء الإنتاج.
