الدليل النهائي للمشتتات الحرارية للأنابيب الحرارية: مبدأ العمل والأنواع والاختيار
مقدمة
في عالم اليوم الذي يتميز-بإلكترونيات الطاقة العالية-من الخوادم والمحولات إلى إضاءة LED والمركبات الكهربائية-تعد إدارة الحرارة أمرًا بالغ الأهمية للأداء والموثوقية. تظهر الإحصائيات ذلكأكثر من 55% من الأعطال الإلكترونية تكون مرتبطة بدرجة الحرارة-.. عندما تصبح الأجهزة أصغر حجمًا وأكثر قوة، غالبًا ما تكون طرق التبريد التقليدية غير كافية. أدخلأنبوب الحرارة بالوعة الحرارة: حل إدارة حرارية سلبي وعالي الكفاءة يجمع بين مبادئ -تغيير انتقال الحرارة مع تصميمات الزعانف المتقدمة.
سيرشدك هذا الدليل الشامل إلى كل ما تحتاج لمعرفته حول المشتتات الحرارية للأنابيب الحرارية: كيفية عملها، ومكوناتها الرئيسية، وأنواعها المختلفة، واختبار الأداء، وكيفية اختيار الخيار المناسب لتطبيقك. سنقوم أيضًا بمقارنة الأنابيب الحرارية بتقنية غرفة البخار لمساعدتك على اتخاذ قرارات هندسية مستنيرة.
ما هو أنبوب الحرارة؟
قبل الغوص في المشتتات الحرارية للأنابيب الحرارية، من الضروري فهم السؤال الأساسي:ما هوأنبوب الحرارة?
A أنبوب الحرارةعبارة عن جهاز- لنقل الحرارة يجمع بين مبادئ التوصيل الحراري وانتقال الطور لنقل الحرارة بكفاءة بين واجهتين صلبتين. حصلت الأنابيب الحرارية على براءة اختراع لأول مرة من قبل شركة RS Gaugler من جنرال موتورز في عام 1942 ثم تم تطويرها بشكل مستقل بواسطة جورج جروفر في مختبر لوس ألاموس الوطني في عام 1963، وأصبحت الأنابيب الحرارية لا غنى عنها في تبريد الإلكترونيات الحديثة.
يكمن جمال الأنبوب الحراري في بساطته: فهو لا يحتوي على أجزاء متحركة، ولا يحتاج إلى طاقة خارجية، ويمكنه نقل الحرارة بفعالية أكبر بمئات المرات من قضيب نحاسي صلب له نفس الأبعاد.
كيف تعمل الأنابيب الحرارية؟
فهمكيف تعمل الأنابيب الحراريةأمر بالغ الأهمية لأي شخص يشارك في الإدارة الحرارية. تعتمد العملية على دورة التبخر المستمر-والتكثيف:
دورة-الخطوات الأربع
تبخر: عند السطح البيني الساخن (قسم المبخر)، يتحول السائل الملامس لسطح صلب موصل حرارياً إلى بخار عن طريق امتصاص الحرارة من هذا السطح.
تدفق البخار: ينتقل البخار بعد ذلك على طول أنبوب الحرارة إلى الواجهة الباردة (قسم المكثف)، مدفوعًا بتدرج الضغط الناتج أثناء التبخر.
التكثيف:يتكثف البخار مرة أخرى إلى سائل عند الطرف الأكثر برودة، مما يؤدي إلى إطلاق حرارة التبخر الكامنة.
تدفق العودة:يعود السائل إلى الواجهة الساخنة من خلال العمل الشعري (عبر بنية الفتيل)، أو قوة الطرد المركزي، أو الجاذبية، وتتكرر الدورة.
تؤدي آلية التغيير في هذه المرحلة- إلىالموصلية الحرارية الفعالة أعلى 100 إلى 1000 مرةمن النحاس الصلب، مما يتيح نقل الحرارة عبر مسافات مع الحد الأدنى من انخفاض درجة الحرارة.
هيكل ومكونات الأنابيب الحرارية
يتكون أنبوب الحرارة النموذجي من ثلاثة أجزاء رئيسية:
1. المغلف
الأنبوب المختوم الذي يحتوي على سائل العمل. تشمل المواد الشائعة ما يلي:
نحاس: الأكثر شيوعا لتبريد الالكترونيات، والتوصيل الحراري الممتاز
الألومنيوم: خفيف الوزن، يستخدم مع سائل الأمونيا العامل في المركبات الفضائية
الفولاذ المقاوم للصدأ: للبيئات ذات درجات الحرارة العالية-أو المسببة للتآكل
2. هيكل الفتيل
البطانة المسامية الموجودة داخل الأنبوب والتي تستخدم الحركة الشعرية لإعادة السائل المكثف. تشمل أنواع الفتيل الشائعة ما يلي:
| نوع الفتيل | نصف قطر المسام | نفاذية | أفضل التوجه |
|---|---|---|---|
| مخدد | كبير | عالي | أفقيًا أو بمساعدة الجاذبية-. |
| شبكة الشاشة | واسطة | واسطة | مرونة التوجه المعتدل |
| مسحوق متكلس | صغير | قليل | أي اتجاه (بما في ذلك الجاذبية المضادة-) |
| مركب | عامل | عامل |
التطبيقات الهجينة |
أنبوب متكلس
تلبيد مسحوق + أخدود ضحل
3. سائل العمل
يتم اختيار السائل بناءً على نطاق درجة حرارة التشغيل:
| سائل | نطاق درجة الحرارة | التطبيقات النموذجية |
|---|---|---|
| ماء | 30-200 درجة | تبريد معظم الالكترونيات |
| الأمونيا | -60-100 درجة | التحكم الحراري للمركبات الفضائية |
| الميثانول | 10-130 درجة | إلكترونيات ذات درجة حرارة منخفضة-. |
| الأسيتون | 0-120 درجة | الالكترونيات الاستهلاكية |
| الصوديوم | 600-1100 درجة | درجة حرارة عالية-صناعية |
بالوعة الحرارة لأنبوب الحرارة: التجميع الكامل
A أنبوب الحرارة بالوعة الحرارةيدمج واحدًا أو أكثر من أنابيب الحرارة في هيكل ذي زعانف (عادةً من الألومنيوم أو النحاس) لإنشاء حل تبريد كامل. تعمل الأنابيب الحرارية كموصلات حرارية فائقة-، حيث تنقل الحرارة بسرعة من القاعدة إلى الزعانف، حيث يتم تبديدها عن طريق الحمل الحراري (مع أو بدون مروحة).
عملية التصنيع
تصنيع الأنابيب الحرارية: يتم ملء الأنبوب بسائل العمل، ويتم تفريغه، وإغلاقه.
: يتم ربط الزعانف بأنابيب الحرارة باستخدام طرق مثل:
لحام/مختلط: يوفر رابطة معدنية قوية مع مقاومة حرارية منخفضة
زعانف سحاب (مكشوفة/مطوية): تنزلق الزعانف المختومة والمطوية فوق الأنابيب للحصول على كثافة عالية للزعانف
مضمن/اضغط على Fit: يتم ضغط الأنابيب الحرارية في لوحة القاعدة المحززة
أنواع هياكل الأنابيب الحرارية
فيما يلي الأنواع الرئيسية لإنشاءات الأنابيب الحرارية:
1. أنابيب الحرارة الملبدة
تصنيع: يتم تلبيد مسحوق النحاس على الجدار الداخلي
الكثافة الظاهرية: يعكس حجم جسيمات المسحوق وعدم انتظامها؛ يساعد المسحوق ذو الكثافة الظاهرة المنخفضة على منع تكوين "الجسر المقوس" أثناء التعبئة
المزايا: قوة شعرية قوية، تعمل في أي اتجاه (بما في ذلك الجاذبية المضادة-)
الاستخدام النموذجي: مبردات وحدة المعالجة المركزية،-إلكترونيات عالية الطاقة
2. أنابيب الحرارة المخددة
تصنيع: يتم بثق أو تشكيل الأخاديد الضحلة أو العميقة داخل الأنبوب
المزايا: نفاذية عالية، مقاومة منخفضة لتدفق السائل
عدد الأسنان: D6: 80-100 سن، D8: 135 سنًا
الاستخدام النموذجي: التطبيقات الأفقية أو المدعومة بالجاذبية-.
3. أنابيب الحرارة المركبة (متكلسة + مخددة)
تصنيع: يجمع بين الأخاديد لتدفق السائل مع الطبقة الملبدة لمزيد من القوة الشعرية
المزايا: Q-أقصى حد أعلى من الأنابيب الملبدة النقية، وأداء ممتاز ضد- الجاذبية
اعتبارات التصميم: عند امتلاء المسحوق جزئيًا-، يتطلب اختبار الزاوية السلبية اهتمامًا خاصًا
الاستخدام النموذجي: التطبيقات الصعبة التي تتطلب أداءً أفقيًا ومضادًا للجاذبية-.
4. أنابيب الحرارة رقيقة/مرنة
مبدأ العمل: عند دخول الحرارة إلى قسم التبخر يتبخر سائل العمل ويدخل إلى قنوات البخار ثم يتكثف ويعود عن طريق القوة الشعرية
معلمات التحكم:
توزيع حجم الجسيمات: مسحوق خشن=مسامية أعلى، ونفاذية أعلى
حجم القضيب المركزي: يؤثر على سمك الطبقة الملبدة وحجم قناة البخار
كثافة تعبئة المسحوق: تتعلق بتردد اهتزاز آلة التعبئة
درجة حرارة التلبيد: 900 ~ 1030 درجة لمدة 9 ساعات تقريبًا
غرفة البخار أم الأنابيب الحرارية: أيهما أفضل؟
السؤال الشائع في الإدارة الحرارية هوغرفة بخارمقابل أنابيب الحرارة-ما هي التقنية التي يجب عليك اختيارها؟ كلاهما يعملان على نفس مرحلة التغيير-مبدأ التغيير، لكنهما يختلفان في الهندسة والتطبيق.
الاختلافات الرئيسية
| ميزة | أنابيب الحرارة | غرفة بخار |
|---|---|---|
| انتشار الحرارة | خطي (على طول محور الأنبوب) | التوزيع المستوي ثنائي الأبعاد |
| الملف الشخصي سمك | 3-6 ملم نموذجي | رقيقة مثل 0.3 ملم |
| الرد على النقاط الساخنة | متوسط-يعتمد على موضع الأنبوب | ممتاز-انتشار فوري |
| يكلف | أقل (التصنيع الناضج) | أعلى (الختم الدقيق مطلوب) |
| أفضل حالة استخدام | أجهزة الكمبيوتر المحمولة وأجهزة الكمبيوتر المكتبية والأجهزة الأكبر حجمًا | الهواتف الذكية وأجهزة Ultrabooks والأجهزة الرقيقة |

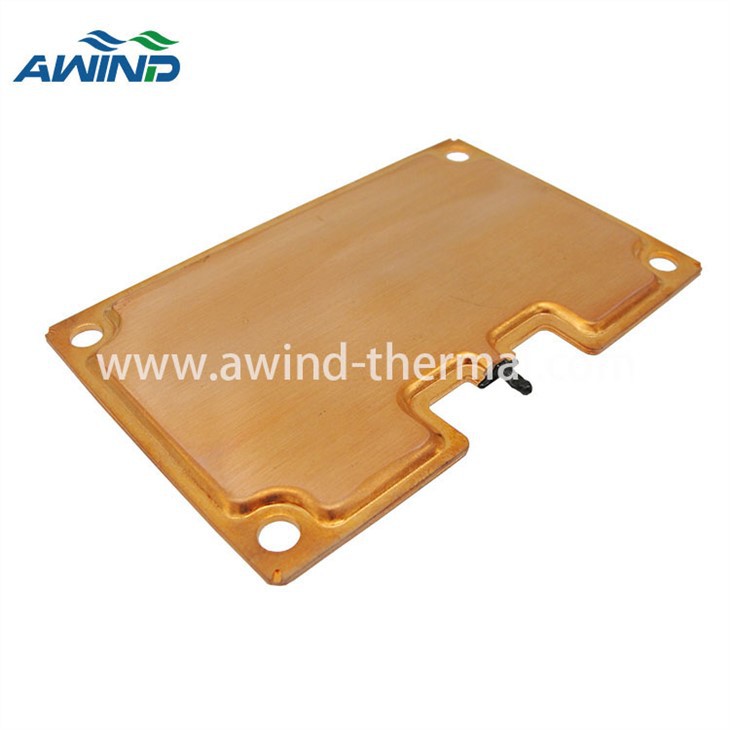

غرفة بخار
مقارنة الأداء
تقدم غرف البخار بشكل عامتوصيل حراري أفضل بنسبة 20-30%من إعدادات أنابيب الحرارة المكافئة في المساحات المقيدة. ومع ذلك، تتفوق الأنابيب الحرارية عندما تحتاج إلى نقل الحرارة لمسافات أطول (على سبيل المثال، من وحدة معالجة الرسومات بالقرب من حافة اللوحة الأم إلى زعانف العادم الخلفية).
متى تختار كل منهما
اختر أنابيب الحرارة متى :
You need to transport heat over distances >100 ملم
هناك مساحة لأكوام الزعانف الأكبر والمراوح المتعددة
التحكم في التكاليف هو الأولوية
قد يتعرض الجهاز لضغط بدني (الأنابيب الحرارية أكثر مرونة ميكانيكيًا)
اختر غرف البخار متى :
المساحة محدودة للغاية (الأجهزة الرقيقة)
تحتاج إلى نشر الحرارة على مساحة كبيرة بسرعة
أنت تتعامل مع نقاط ساخنة عالية الكثافة لتدفق الحرارة
يمكن أن يبرر التطبيق ارتفاع التكلفة
معلمات أداء الأنابيب الحرارية واختبارها
لضمان الجودة، تخضع الأنابيب الحرارية لاختبارات صارمة:
1. قيود النقل الحراري
هناك خمسة قيود أساسية على النقل الحراري تحدد السعة القصوى للأنابيب الحرارية:
| حد | وصف | سبب |
|---|---|---|
| لزج | القوى اللزجة تمنع تدفق البخار | تعمل تحت درجة الحرارة الموصى بها |
| سونيك | يصل البخار إلى السرعة الصوتية عند مخرج المبخر | الكثير من الطاقة في درجة حرارة التشغيل المنخفضة |
| التسلية | يمنع البخار عالي السرعة- عودة المكثفات | تعمل فوق مدخلات الطاقة المصممة |
| شعري | قطرات الضغط تتجاوز رأس الضخ الشعري | طاقة الإدخال تتجاوز القدرة التصميمية |
| الغليان | غليان الفيلم في المبخر | ارتفاع تدفق الحرارة شعاعي |
الالحد الشعريعادة ما يكون العامل المحدد في تصميم الأنابيب الحرارية، ويتأثر بشدة باتجاه التشغيل وهيكل الفتيل.
2. اختبار دلتا T (ΔT).
يقيس الفرق في درجة الحرارة بين أطراف المبخر والمكثف. يشير ΔT الأصغر إلى أداء متساوي الحرارة أفضل. معيار الصناعة:فحص 100% بدرجة ΔT أقل من أو تساوي 5 درجات.
3. اختبار Q-الحد الأقصى
يحددأقصى قدرة على نقل الحرارة(بالواط) قبل أن يجف الفتيل. هذا يعتمد على بنية الفتيل والسوائل والاتجاه.
4. اختبار السلامة/الانفجار
أنابيب الحرارة عبارة عن أوعية ضغط تم اختبارها لتحمل درجات الحرارة العالية دون تسريب. عاديدرجة حرارة الفشل: 320 درجةللتسرب.
5. حساب المقاومة الحرارية
بالنسبة لأنبوب تسخين النحاس/الماء المزود بفتيل مسحوق معدني، إرشادات تقريبية للمقاومة الحرارية:
المبخر/المكثف: 0.2 درجة /واط/سم² (على أساس مساحة السطح الخارجي)
المحوري: 0.02 درجة /واط/سم² (استنادًا إلى مساحة مقطعية لمساحة البخار-)
مثال: لأنبوب حرارة يبلغ قطره 1.27 سم وطوله 30.5 سم ويبدد 75 وات مع مبخر ومكثف بطول 5 سم، تكون القيمة المحسوبة ΔT ≈ 3.4 درجة .
مزايا المشتتات الحرارية لأنابيب الحرارة
موصلية حرارية فائقة{{0}: ينقل الحرارة أفضل بـ 100-1000 مرة من النحاس الصلب
عملية متساوية الحرارة: فرق درجة الحرارة بين المبخر والمكثف صغير جدًا
خفيفة الوزن وصغيرة الحجم: يتيح تصميمات رفيعة للإلكترونيات الحديثة
لا توجد أجزاء متحركة: عملية صامتة وموثوقية عالية
نطاق تشغيل واسع: من التطبيقات المبردة (-243 درجة ) إلى تطبيقات درجات الحرارة العالية (1000 درجة )
عملية سلبية: لا حاجة إلى طاقة خارجية
المواد الشائعة: النحاس الأصفر مقابل النحاس الأرجواني
يعد فهم الاختلافات في المواد أمرًا بالغ الأهمية لتصميم المشتت الحراري:
النحاس الأرجواني (C1100)
نقاء: >99.9% نحاس نقي
الموصلية الحرارية: ممتاز
التطبيقات: أنابيب الحرارة، أنابيب لوحة تبريد المياه
صفات: موصلية أفضل وانتقال حراري أفضل من النحاس
النحاس (النحاس-سبائك الزنك)
تعبير: النحاس + الزنك (محتوى النحاس عادة 60-80%)
ملكيات: صلابة أعلى، ليونة جيدة، مقاومة أفضل للتآكل
التطبيقات: المكونات الهيكلية، وصلات لوحة التبريد المائي
صفات: مقاومة جيدة للأكسدة، توصيل حراري أقل من النحاس النقي
لوحة باردة من أنبوب النحاس المضمن
يجمع بين المادتين للاستفادة من مزاياهما: النحاس الأرجواني للتوصيل السريع للحرارة، والنحاس لمقاومة التآكل والاستقرار الهيكلي.
اعتبارات التصميم ودليل الاختيار
الخطوة 1: تحديد المتطلبات
الحمل الحراري (س): كم واط تحتاج إلى تبديد؟
الحد الأقصى لدرجة الحرارة المسموح بها: Tتقاطعأو تقضية
الظروف المحيطة: تدفق الهواء، ودرجة الحرارة، وقيود المساحة
توجيه: هل تعمل الأنابيب الحرارية بشكل أفقي أم عمودي أم ضد الجاذبية؟
الخطوة 2: حدد نوع الفتيل بناءً على الاتجاه
| توجيه | أوصى الفتيل | سبب |
|---|---|---|
| الجاذبية-المساعدة (المكثف فوق المبخر) | مخدد أو شبكة | نصف قطر المسام كبير، نفاذية عالية |
| أفقي | متكلس أو مركب | القوة الشعرية المتوازنة |
| مقاومة الجاذبية-(المبخر فوق المكثف) | متكلس فقط | نصف قطر المسام الصغيرة، قوة شعرية قوية |
الخطوة 3: تحديد حجم وكمية أنبوب الحرارة
القطر: الأحجام الشائعة 4 مم، 6 مم، 8 مم. تنقل الأقطار الأكبر حرارة أكثر ولكنها تتطلب مساحة أكبر
عدد الأنابيب: أنابيب حرارية متعددة تستخدم على التوازي لتوزيع الحرارة وتقليل المقاومة الحرارية
الخطوة 4: تصميم الزعانف
مادة الزعانف: الألومنيوم (خفيف الوزن،-فعال من حيث التكلفة) أو النحاس (موصلية أعلى)
كثافة الزعانف: المزيد من الزعانف يزيد من مساحة السطح ولكنه قد يعيق تدفق الهواء
طريقة المرفقات: توفر الوصلات الملحومة أفضل أداء حراري
التطبيقات عبر الصناعات
تُستخدم المشتتات الحرارية للأنابيب الحرارية في تطبيقات متنوعة:
| منطقة التطبيق | أمثلة |
|---|---|
| إلكترونيات الطاقة | العاكسون, IGBTs، الثايرستور، أنظمة UPS |
| الحوسبة | وحدات المعالجة المركزيةووحدات معالجة الرسومات، والخوادم،-وأجهزة الكمبيوتر المحمولة المتطورة |
| الاتصالات السلكية واللاسلكية | محطات القاعدة، معدات الاتصالات |
| إضاءة LED | مصابيح COB LED، ووحدات -سطوع عالية |
| الطاقة المتجددة | محولات طاقة الرياح، محولات الطاقة الشمسية |
| المعدات الطبية | أجهزة الليزر والتصوير |
| صناعي | محركات السيارات، معدات اللحام |
| الفضاء الجوي | التحكم الحراري عبر الأقمار الصناعية |
الأسئلة المتداولة
س: هل تتسرب الأنابيب الحرارية أو تفشل؟
يتم إغلاق الأنابيب الحرارية-عالية الجودة واختبارها من أجل تحمل ضغط الانفجار. تتمتع بعمر افتراضي طويل للغاية ولكنها قد تفشل إذا تم ثقبها أو تشغيلها بما يتجاوز حدود Q-max.
س: هل يمكن ثني الأنابيب الحرارية؟
نعم، ولكن يلزم الثني بعناية لتجنب الالتواء الذي يحد من تدفق البخار. يجب اتباع إرشادات الحد الأدنى لنصف قطر الانحناء.
س: كيف يمكنني حساب عدد أنابيب الحرارة التي أحتاجها؟
يعتمد هذا على إجمالي الحمل الحراري والحد الأقصى -لكل أنبوب. يوصى بالمحاكاة الحرارية (CFD) للتصميمات المعقدة.
س: هل المشتت الحراري الأسود أفضل؟
لا-بينما تشع الأسطح السوداء بشكل أفضل قليلاً، فإن الحمل الحراري هو آلية التبريد السائدة في المشتتات الحرارية ذات الزعانف. اللون له تأثير ضئيل على الأداء.
س: لماذا لا تصنع غرفة التبريد بأكملها من النحاس؟
النحاس ثقيل ومكلف وأصعب في التصنيع. يوفر الجمع بين أنابيب الحرارة النحاسية وزعانف الألومنيوم توازنًا ممتازًا بين الأداء والوزن والتكلفة.
س: ما الفرق بين أنابيب الحرارة وغرف البخار؟
تنقل الأنابيب الحرارية الحرارة خطيًا (1D)، بينما تنشر غرف البخار الحرارة عبر السطح (2D). تعتبر غرف البخار أفضل للأجهزة الرقيقة ذات كثافة التدفق الحراري العالية.
س: هل يمكن أن تعمل أنابيب الحرارة في أي اتجاه؟
تعمل الأنابيب الحرارية الفتيلية الملبدة في أي اتجاه بسبب القوى الشعرية القوية. تتطلب أنابيب الحرارة الفتيلية المحززة مساعدة الجاذبية.
خاتمة
تعتبر المبددات الحرارية للأنابيب الحرارية أمرًا لا غنى عنه للإلكترونيات الحديثة ذات الطاقة العالية-. ومن خلال الاستفادة من تقنية التغيير المرحلي-، فإنها تقدم أداءً حراريًا استثنائيًا في عبوات مدمجة وموثوقة. سواء كنت بحاجة إلى تصميم قياسي أو حل مخصص بالكامل، فإن فهم الأساسيات-أنواع الفتيل والمواد والاختبارات ومعايير الاختيار-سوف يساعدك على تحقيق التبريد الأمثل.
بالنسبة إلى التطبيقات التي تتطلب مقاطع جانبية رفيعة جدًا- أو تتعامل مع كثافة تدفق الحرارة القصوى،تبريد غرفة البخارقد يكون الخيار الأفضل . ومع ذلك، بالنسبة لمعظم تطبيقات تبريد الإلكترونيات التي تتطلب نقل الحرارة عبر مسافة،أنابيب الحرارة بالوعة الحرارةتظل الحل الأكثر-فعالية من حيث التكلفة والموثوقية.
هل أنت مستعد لمناقشة مشروعك؟ اتصل بنا للحصول على استشارة حرارية مجانية أو لطلب عرض أسعار. مهندسونا موجودون هنا لمساعدتك في العثور على حل التبريد الأمثل.
