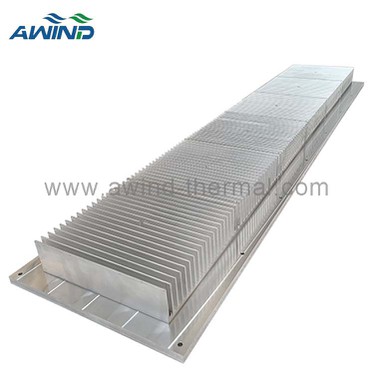

Large Heat Sink Assembly

حلول تجميع المشتت الحراري الكبير والمشتت الحراري: تصميم لوح كبير من الألومنيوم المبثوق + تصميم لوحة لتبريد الطاقة العالية-

بالنسبة للإلكترونيات عالية الطاقة-، وأنظمة التحكم الصناعية، ومعدات الطاقة، غالبًا ما لا يتمكن -المشتت الحراري المكون من قطعة واحدة من توفير الأداء الحراري الكافي. هذا حيث أتجميع بالوعة الحرارة الكبيرةيصبح ضروريا.

تم تصميمنا-حسب الطلبجمعيات بالوعة الحرارة، الجمعالألومنيوم مقذوف بالوعة الحرارةمعألواح ألومنيوم دقيقة -مشغولة آليًا، يوفر تبديدًا رائعًا للحرارة، واستقرارًا هيكليًا، ومظهرًا نظيفًا من الناحية الجمالية.

ما هي مجموعة المشتت الحراري؟

A تجميع المشتت الحرارييشير إلى بنية تبريد تم إنشاؤها من خلال دمج مكونات متعددة-عادةً ما يكون المشتت الحراري ذو الزعانف alu ولوحة الألومنيوم المسطحة.
يسمح هذا الهيكل بامتصاص الحرارة من اللوحة ونقلها بكفاءة إلى القسم ذي الزعانف، والذي يبدد الحرارة في الهواء المحيط.

يمكن تصنيع مجموعاتنا فيأحجام كبيرة، مشتمل:

* الطول: يصل إلى 1.5 متر

* العرض: حوالي 35 ملم

* سمك وارتفاع الزعنفة للتخصيص

وهذا يجعل الحل مناسبًا لمصادر الحرارة الخطية الطويلة أو المعدات التي تتطلب تغطية موسعة.

Aluminum heat sink plate

كيف تعمل مجموعة المشتت الحراري الكبيرة

يستخدم التصميم مزيجًا من:

ألو زعانف مقذوف- يوفر مساحة سطح كبيرة

لوحة قاعدة من الألومنيوم- يتصل مباشرة بمصدر الحرارة

عملية التجميع

نحن نصنع ما قبل-الآلةفتحات تركيب دقيقةعلى كل من لوحة الألومنيوم والمشتت الحراري المبثوق.

الجزأين همامحاذاة وثابتة معًا بواسطة البراغي.

هذا يخلقاتصال سطحي محكم، التقليل من المقاومة الحرارية.

بمجرد ملامسة مصدر الحرارة للوحة الألومنيوم، يتم نقل الحرارة بسرعة عبر اللوحة إلى الزعانف المبثوقة.

تعمل الزعانف على زيادة مساحة السطح بشكل كبير، مما يتيح التبريد الحراري الفعال.

يضمن هذا الهيكل الاستقرار والأداء الحراري الممتاز.

لماذا نستخدم بثق الألمنيوم + لوحة الألومنيوم؟

1. الموصلية الحرارية الممتازة

الألومنيوم خفيف الوزن ولكنه يوفر توصيلًا حراريًا جيدًا جدًا. عندما تمتص اللوحة الحرارة من المعدات، فإنها تنشر الحرارة بكفاءة إلى الزعانف المبثوقة.

2. مساحة السطح المحسنة

توفر الزعانف المبثوقة قنوات متعددة لتدفق الهواء، مما يساعد على تبديد الحرارة بشكل أسرع في ظل الحمل الحراري الطبيعي أو تبريد الهواء القسري-.

3. هيكل ميكانيكي قوي

استخدام البراغي لقفل اللوحة والمشتت الحراري معًا:

يضمن الاتصال الوثيق

يقلل من المقاومة الحرارية

يعمل على تحسين المتانة والثبات-على المدى الطويل

4. خيارات حجم مرنة

الهياكل الكبيرة (مثلطول 1.5 متر) لا يمكن تصنيعها من قطعة واحدة باستخدام البثق النقي.
ولذلك، فإن دمج الأجزاء من خلال التجميع هو الحل الأمثل والفعال من حيث التكلفة-.

-مظهر عالي الجودة وتصميم نظيف

إحدى المزايا الرئيسية لمجموعات المشتت الحراري لدينا هيتشطيب سطحي ممتاز ومظهر احترافي.
بفضل -الدقة العالية في البثق والتصنيع باستخدام الحاسب الآلي وإزالة الأزيز والتجميع المتحكم فيه، أصبح المنتج النهائي: سلسًا وموحدًا وجذابًا بصريًا ومناسبًا لبيئات التثبيت المكشوفة حيث يكون الجمال مهمًا. وهذا يجعل المشتت الحراري ليس عمليًا فحسب، بل جذاب أيضًا.
